Farbenabsorptionsgerät - Demo-Gerät für OH-Projektion

von Prof. Dr. Peter Menzel

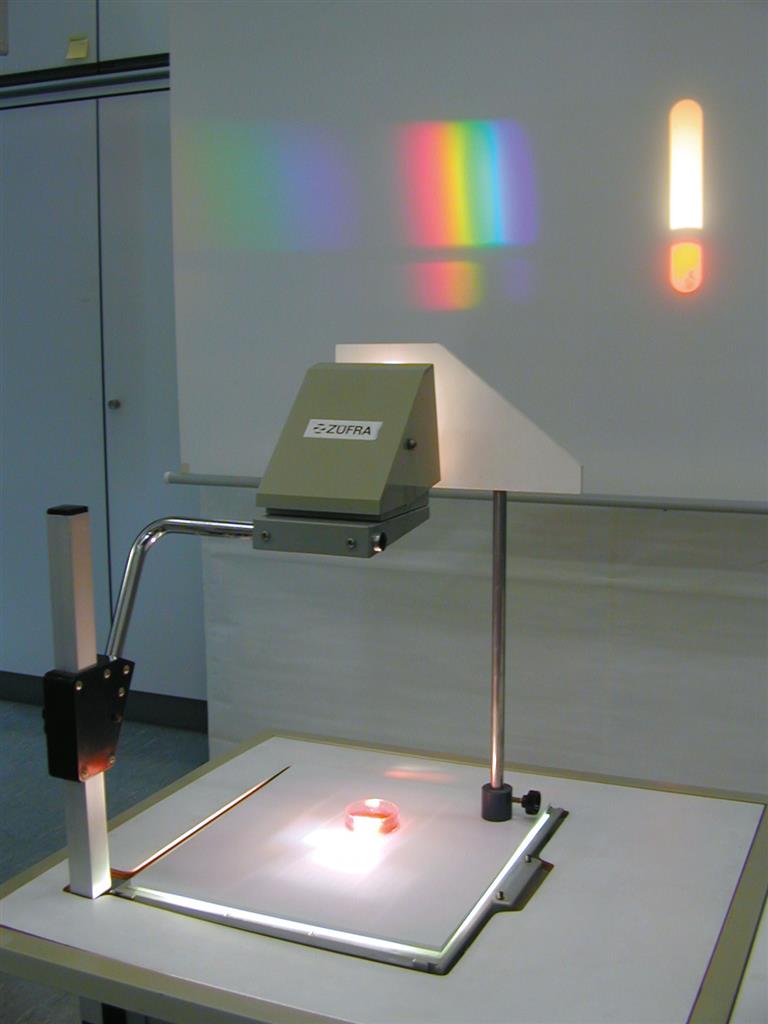

Einfache Demonstration des Zusammenhanges von Eigenfarbe und Absorption farbiger Lösungen, Folien etc. auf dem Arbeitsprojektor. Die spektrale Zerlegung erfolgt durch Beugung mit einem Gitter-Dia, die farbigen Lösungen (bzw. Folien etc.) werden auf den Spalt der Grundplatte gestellt.

In der Projektion erscheinen seitlich vom Originalbild des Spaltes die Beugungsspektren. Dadurch sieht man neben der Eigenfarbe der Lösung das Absorptionsspektrum und das unveränderte Spektrum des weißen Lichtes, so dass sich der Zusammenhang von Farbe und Absorption unmittelbar ergibt.

Die Länge des Spaltes erlaubt problemlos die gleichzeitige Projektion von zwei Farblösungen (oben und unten) und des unveränderten weißen Lichtes (Mitte)

Aufgrund der großen Arbeitsfläche sind die Versuchsdurchführungen auf dem Arbeitsprojektor besonders günstig.

Bestehend aus:

• Grundplatte aus Kunststoff, mit Spalt und Halterung für Stativrohr sowie Diahalter mit Stativmuffe
• Gitter-Dia, 500 Linien/mm
• Stativrohr ausEdelstahl Durchmesser 13 mm, 40 cm lang
